Kubernetes: a arquitetura de um cluster

Quer saber qual é uma das principais tecnologias do momento? Kubernetes (K8s).

A adoção dessa tecnologia por empresas de todos os tamanhos tem se espalhado como fogo, levando o número de oportunidades para profissionais que manjam dessa tecnologia a crescer rapidamente.

Que tal aprender um pouco mais sobre K8s e garantir aquela próxima vaga?

…no Google nós temos gerenciado contêineres Linux em larga escala por mais de 10 anos…

Esse é um trecho de um artigo publicado em 2016 pelo Google chamado Borg, Omega, and Kubernetes.

Nesse artigo, os autores contam o que aprenderam gerenciando contêineres dentro do Google por mais de 10 anos. E por que estou mencionando isso?

O Kubernetes é um dos resultados dessas experiências. O projeto foi desenvolvido com base nos desafios e aprendizados de engenheiros do Google enquanto eles tentavam desenvolver uma plataforma que fosse capaz de suportar diversas aplicações e times dentro da empresa.

Atualmente mantido pela Cloud Native Computing Foundation, o K8s é um projeto de código aberto que tem como objetivo oferecer uma plataforma completa para aplicações conhecidas como cloud-native.

Aplicações cloud-native

Cloud-native é o termo utilizado para classificar aplicações projetadas para tirar máximo proveito de ambientes em nuvem, seja ela privada ou pública.

Essas aplicações se baseiam na arquitetura de microsserviços e incorporam práticas que possibilitam a automação de todo o ciclo de vida da aplicação.

Diferente de aplicações conhecidas como monolíticas, onde todas as partes da aplicação vivem juntas (causando forte acoplamento), a arquitetura de microsserviços sugere a ideia de que aplicações devem ser compostas por várias partes menores e independentes chamadas de serviços (resultando em fraco acoplamento).

A ideia é que cada serviço seja especializado e ofereça uma API para se comunicar com outros serviços.

Essa característica possibilita, por exemplo, que diferentes times assumam diferentes partes de uma mesma aplicação.

Outra vantagem é que um mesmo serviço pode ser utilizado por múltiplas aplicações sem nenhum esforço extra.

Aplicação cloud-native composta por contêineres

No caso de aplicações cloud-native, uma das principais características é que elas utilizam contêineres para encapsular cada microsserviço.

Como esses contêineres possuem o serviço e todas as suas dependências, eles se tornam independentes da infraestrutura, podendo ser facilmente migrados de uma cloud para outra, por exemplo.

Outro ponto importante é que a utilização de contêineres facilita muito questões que geralmente são complicadas, como escalabilidade e deploy de novas versões.

No exemplo da imagem acima, se 3 contêineres da interface web não forem suficientes, basta iniciar mais um. Saiu uma nova versão? Basta substituir os contêineres pela nova versão. A nova versão tem um bug crítico? Só substituir de volta pelo contêiner da versão anterior.

Esse tipo de flexibilidade traz diversas vantagens, mas também cria novos desafios. Quando uma aplicação é composta por diversas partes pequenas, gerenciar tudo isso de forma manual pode se tornar bem complexo.

E é para ajudar nessa parte que existem orquestradores como o Kubernetes.

Kubernetes: o orquestrador do momento e sua arquitetura

Uma das razões que tem feito o Kubernetes ganhar tanta atenção é que ele oferece tudo o que é necessário para gerenciar aplicações cloud-native de forma consistente e automatizada.

Em um cenário típico de desenvolvimento de software, fazer o deploy de uma nova versão de uma aplicação é sempre um processo arriscado. Existem uma série de passos manuais ou semi-automatizados e, caso algo dê errado, fazer o rollback para a versão anterior é super complicado.

Agora imagine esse cenário no caso de uma aplicação composta por dezenas de microsserviços, cada um com um ciclo de vida diferente, datas de release diferentes, tecnologías diferentes.

Esse seria o pesadelo de qualquer time de desenvolvimento.

Para ajudar a resolver esse problema, o Kubernetes oferece uma série de funcionalidades. No entanto, antes de entrarmos em detalhes, é importante entendermos um conceito central do K8s: o estado da aplicação.

A ideia por trás desse conceito é que existem dois tipos de estado de uma aplicação: o atual e o desejado.

O estado atual da aplicação descreve a realidade. Por exemplo, quantas réplicas de um determinado serviço estão em execução, qual a versão em produção de cada serviço e por aí vai.

Já o estado desejado descreve como o time ou a pessoa responsável pela aplicação deseja que ela esteja naquele momento.

O Kubernetes implementa uma série de loops que ficam constantemente verificando se o estado atual é igual ao estado desejado. Esse papel é desempenhado pelos chamados Controllers.

Quando um controller identifica que o estado atual é diferente do estado desejado, ele aciona outros componentes do sistema para fazer novamente com que o estado atual se iguale ao estado desejado.

Todo esse processo de monitoramento e gestão do estado da aplicação, sem contar a execução da aplicação em si, exige uma série de componentes. É por isso que a arquitetura de um ambiente Kubernetes é baseada em um cluster de máquinas.

A arquitetura de um cluster Kubernetes

esquema de infraestrutura de um cluster

O Kubernetes é composto por uma série de componentes, cada um com um propósito diferente. Para garantir que exista uma separação de responsabilidades e que o sistema seja resiliente, o K8s utiliza um cluster de máquinas para ser executado.

As máquinas de um cluster são separadas em três tipos:

Node

O primeiro tipo é chamado de Node. O papel de um Node é executar os contêineres que encapsulam as aplicações sendo gerenciadas pelo K8s.

Quando você faz o deploy de uma aplicação em um cluster K8s, essa aplicação vai ser executada em um dos Nodes do cluster. O conjunto de Nodes forma o que chamamos de Workers.

etcd

O segundo tipo de nó é o etcd. O etcd é, na verdade, o nome da base de dados distribuída que é utilizada para armazenar tudo o que está acontecendo dentro do cluster, incluindo o estado da aplicação.

Em ambientes de produção, um bom gerenciamento desses nós é essencial para garantir que o cluster esteja sempre disponível.

Master

Finalmente, o último tipo de nó é o que chamamos de Master. É nesse tipo de nó que os principais componentes do Kubernetes são executados, como o Scheduler, o qual tem a responsabilidade de controlar a alocação de recursos no cluster.

O conjunto de nós Master forma o que pode ser considerado o cérebro de um cluster Kubernetes: o Control Plane.

Control Plane: onde a mágica acontece

O Control Plane do Kubernetes pode ser considerado o cérebro de um cluster. Ele é responsável por gerenciar os principais componentes do sistema e garantir que tudo está funcionando de acordo com o estado desejado da aplicação.

Para facilitar a representação desse estado, o K8s trabalha com uma abstração chamada de Object. Um Object representa parte do estado da aplicação e quando o seu estado atual se difere do estado desejado, mudanças são aplicadas para que os dois estados se igualem novamente.

Existem diversos tipos de Objects em um ambiente Kubernetes, mas alguns deles são essenciais para entendermos como um cluster funciona.

O primeiro deles é a Pod.

Na seção sobre aplicações cloud-native, uma das principais características ressaltadas é que essas aplicações utilizam contêineres para encapsular seus microsserviços. No entanto, quando falamos sobre aplicações sendo executadas em um cluster Kubernetes, não falamos sobre contêineres diretamente, mas sim sobre Pods.

Pods são a unidade básica de um um cluster K8s. Elas encapsulam um ou mais contêineres de uma aplicação e representam um processo dentro do cluster. Quando fazemos o deploy de uma aplicação no K8s, estamos criando uma ou mais Pods.

No entanto, Pods são efêmeras, ou seja, elas são criadas e destruídas de acordo com as necessidades do cluster.

Para garantir que o acesso a um microsserviço esteja sempre disponível, existe um Object chamado Service que encapsula uma ou mais Pods e é capaz de encontrá-las dinamicamente em qualquer Node do cluster.

Outro elemento importante é o Deployment. Esse tipo de Object oferece uma série de funcionalidades que automatizam todos aqueles passos que descrevemos de um cenário típico de desenvolvimento de software, com deploys manuais ou semi-automatizados de uma aplicação.

Utilizando Deployments, nós podemos descrever qual o estado desejado da nossa aplicação e um Deployment controller vai se encarregar de transformar o estado atual no estado desejado, caso eles sejam diferentes.

E por falar em descrever o estado desejado da nossa aplicação, é hora de entendermos como isso é feito em um ambiente Kubernetes.

Configuração Declarativa: a forma cloud-native de criar aplicações

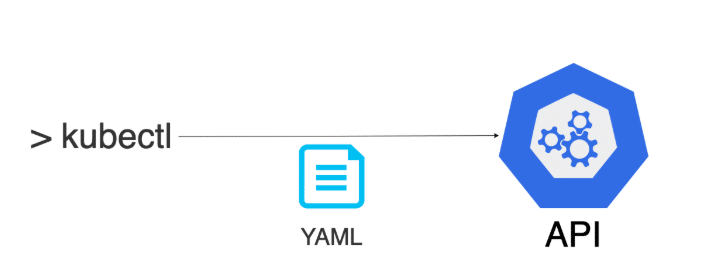

fluxo da configuração declarativa de uma aplicação

Quando estamos utilizando um cluster Kubernetes, existem duas formas de aplicarmos mudanças ao estado atual de uma aplicação, ou seja, de mudarmos sua configuração.

A abordagem tradicional e que talvez você esteja mais acostumado é o chamada de Configuração Imperativa, onde dizemos como cada mudança deve ser feita.

Por exemplo, imagine que você queira mudar o número de réplicas de uma determinada Pod de 3 para 4.

Na abordagem imperativa, você enviaria comandos diretamente para a API do K8s dizendo que você quer alterar o número de réplicas de 3 para 4.

Esse tipo de alteração funcionaria normalmente, mas agora imagine que você tenha uma aplicação com dezenas de microsserviços, cada um com a sua própria Pod, e que você precise alterar todos eles.

No entanto, enquanto você estava executando os comandos para alterar cada um deles, algo aconteceu e você só teve tempo de aplicar as mudanças em metade das Pods.

Quais são as implicações que uma mudança como essa poderia causar? Se algo começar a dar errado, como os membros do seu time vão saber o que já foi alterado e o que ainda não foi?

Talvez você tenha passado um parâmetro errado em um dos comandos e agora a aplicação está fora do ar.

É para evitar esse tipo de problema que o Kubernetes suporta o que é chamado de Configuração Declarativa.

Em uma abordagem declarativa, nós não dizemos como uma mudança deve ser feita, mas apenas qual mudança deve ser feita.

O sistema, no nosso caso o Control Plane do K8s, vai decidir qual é a melhor forma de aplicar aquela mudança e tornar o estado atual da aplicação igual ao estado desejado.

Se nós fossemos fazer a mesma mudança do exemplo anterior, alterar o número de réplicas de uma Pod de 3 para 4 de uma forma declarativa, bastaria alterarmos o valor do campo “replicas” no exemplo abaixo e enviarmos esse arquivo YAML para a API do K8s.


apiVersion: apps/v1
kind: ReplicaSet
metadata:
 name: frontend
 labels:
   app: guestbook
   tier: frontend
spec:
 # só precisamos alterar o valor do campo abaixo
 replicas: 3
 selector:
   matchLabels:
     tier: frontend
 template:
   metadata:
     labels:
       tier: frontend
   spec:
     containers:
     - name: php-redis
       image: gcr.io/google_samples/gb-frontend:v3


Por falar na API do Kubernetes, vamos entender melhor como ela funciona?

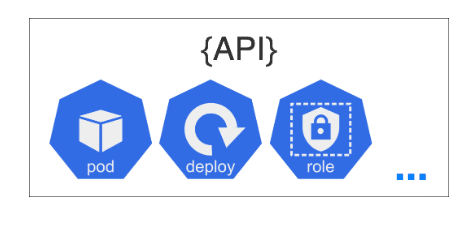

API do Kubernetes: a porta de entrada de um cluster

A API do Kubernetes é um dos principais elementos do Control Plane. É através dela que conseguimos interagir com todos componentes de um cluster K8s, seja pela linha de comando ou pela interface web.

Além disso, é a API quem define os diferentes Objects que fazem parte do ecossistema do K8s.

Quando enviamos uma alteração de estado, seja de forma imperativa ou declarativa, a API cria o que é chamado de Record of Intent (Registro de Intenção). Dependendo do Object que está sendo alterado nesse Record of Intent, um Controller específico vai detectar que o estado desejado foi alterado e vai reagir para aplicar as mudanças necessárias.

Como existem diversos tipos de Objects no contexto do Kubernetes, a API pode parecer complexa quando vista pela primeira vez. Para facilitar a gestão e evolução da API, os Objects foram agrupados em diferentes categorias, como Core, Apps e Storage.

Esse grupos são compostos por desenvolvedores da comunidade Kubernetes e são eles quem decidem como cada categoria vai evoluir. Isso mostra a natureza open source do projeto e como os usuários do sistema tem influência direta na sua evolução.

Recapitulando…

O Kubernetes é uma ferramenta super poderosa, mas que pode parecer bem complexa em um primeiro momento. Existem diversos conceitos e componentes envolvidos no funcionamento de um cluster, mas são eles que fazem com o que o K8s seja o orquestrador mais utilizado no momento.

Para recapitularmos os principais pontos que vimos sobre o Kubernetes e organizar o nosso raciocínio, aqui vai um resumo:

  • O K8s oferece uma plataforma completa para aplicações conhecidas como cloud-native;
  • Os seus componentes são executados em um cluster composto por três tipos de nós: Node, etcd e Master;
  • O conjunto de todos os nós Master forma o chamado Control Plane, o qual é responsável por controlar tudo o que acontece dentro do cluster e monitorar o estado da aplicação;
  • Ele utiliza abstrações, como Pods e Deployments, chamadas de Objects para representar diferentes aspectos do estado de uma aplicação;
  • Esse estado pode ser alterado de duas formas: imperativa ou declarativa. A forma declarativa é considerada a mais ideal e utiliza arquivos no formato YAML que são enviados para a API;
  • A API do Kubernetes é a porta de entrada de um cluster, sendo utilizada tanto pela linha de comando quando pela interface web.

Agora que você já tem uma noção do que é o Kubernetes e da sua arquitetura, é hora de começar a aprender da melhor forma possível: colocando a mão na massa!

3 formas rápidas de construir o seu primeiro cluster Kubernetes

A melhor forma de aprender como o Kubernetes funciona é usando ele na prática. Para isso, existem 3 formas rápidas de você criar o seu primeiro cluster.

A primeira, e mais fácil, é utilizando o site: Play With Kubernetes.

O Play with K8s oferece um cluster Kubernetes que você pode acessar através do seu browser. A ideia é que você tenha um ambiente de laboratório para brincar por até 4 horas. Depois disso, o ambiente é destruído, mas você sempre pode criar um novo.

Outra opção é utilizar a função Kubernetes disponível no Docker.

Caso você não conheça, o Docker é principal plataforma para contêineres no momento. Graças a ele, o uso de contêineres ganhou popularidade nos últimos anos, gerando uma série de novas tecnologias e práticas, como é o caso das aplicações cloud-native.

Com o avanço do Kubernetes, o Docker criou uma opção que possibilita a criação de um cluster K8s na sua máquina.

Para isso, basta instalar o Docker seguindo as instruções para o seu sistema operacional, clicar com o botão direito no ícone do Docker e selecionar Preferências.

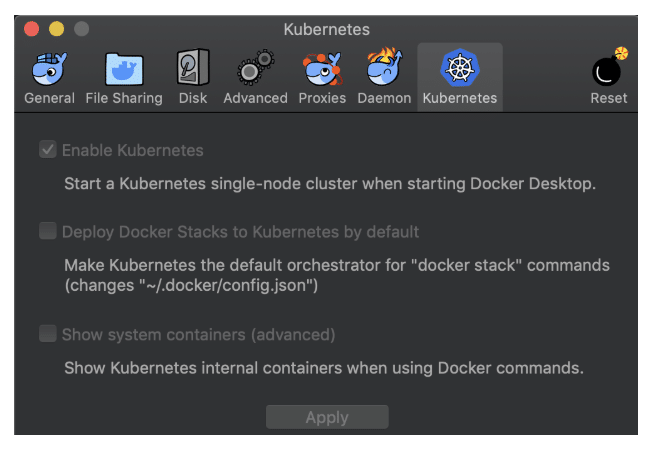

Nesse menu você deve achar a opção chamada Kubernetes, como na imagem abaixo.

menu da plataforma de conteineres docker

Finalmente, a terceira opção é utilizar os serviços oferecidos pelos provedores de nuvem pública.

Com a adoção do Kubernetes crescendo a cada dia, era natural que eles não ficariam de fora.

Atualmente, os principais serviços são:

Essas três opções oferecem um cluster gerenciado, livrando você de se preocupar com diversos aspectos, como quantidade de nós etcd e Master.

E aí estão, três formas de você criar o seu primeiro cluster e começar a aprender Kubernetes na prática.

Espero que esse artigo tenha ajudado a clarear um pouco mais o por que tantas empresas estão interessadas em utilizar o K8s e tenha te inspirado a querer aprender mais. O mercado está cheio de oportunidades sensacionais para aqueles que se empenharem.

Como sempre, caso tenha dúvidas, não pense duas vezes, é só me mandar uma mensagem que eu estarei lá para te responder.

Um abraço e até o próximo post!
